GRÁFICA DEL ÁRBOL DE CAUSAS

A partir del problema central, hacia abajo, se identifican y se sigue la pista a todas las causas que pueden originar el problema.

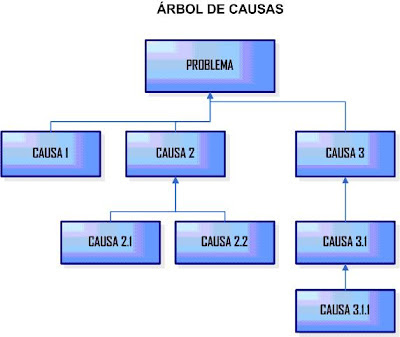

Es muy importante tratar de determinar el encadenamiento que tienen estas causas. En particular, es muy importante tratar de llegar a las causales primarias e independientes entre sí que se piensa que están originando el problema. Mientras más raíces se puedan detectar en el árbol de causas, más cerca se estará de las posibles soluciones que se deben identificar para superar la condición restrictiva que se ha detectado. En el siguiente esquema se muestra el árbol de causas:




En otras palabras, en la medida que se resuelvan las últimas causales del encadenamiento (causa 1, causa 2.1, causa 2.2 y causa 3.1.1), se puede decir que, analíticamente, se está contribuyendo a superar positivamente la condición negativa planteada. Así, por ejemplo, si la causa única 3.1.1 se supera implicará que, “automáticamente”, se resuelven las causales 3.1 y 3. De un modo similar, para superar la condición 2 es preciso, levantar las restricciones 2.1 y 2.2 y, así, sucesivamente.
